Descrição de produto
Calor do CHP do biogás 625KVA & produção combinada do poder
Descrição do calor do CHP do biogás 625KVA & da produção combinada do poder
O sistema da produção combinada do calor & do poder do CHP do biogás 500kW seleciona motores de gás de Cummins como o poder principal. Este motor é amplamente utilizado no gás natural e a produção e de eletricidade do biogás são conhecidos para seus desempenho e confiança.
O combustível gasoso do uso do grupo de gerador como seu recurso de poder e através do motor de ignição de faísca para converter o poder térmico à eletricidade. O sistema de refrigeração, o sistema de lubrificação, o sistema de fornecimento de combustível, o sistema de controlo, o sistema de saídas de potência, o sistema da sincronização, o calor que recuperam o sistema e a placa de base são equipados. É um equipamento de saída elétrico integrado e igualmente aceita o vário combustível gasoso.

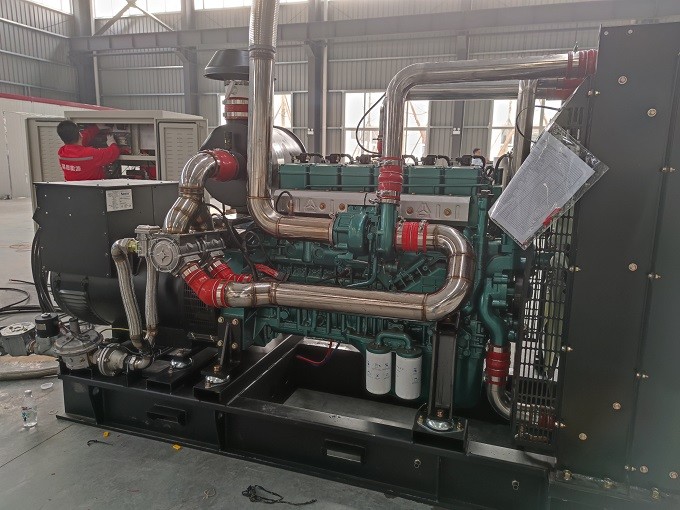

1) O motor de gás é conectado com o alojamento do volante do SAE do alternador através de um acoplamento elástico do torque e então instalado em uma placa de base contínua. O sistema da mitigação de choque é instalado igualmente para evitar a agitação durante a operação.
2) O grupo da válvula de gás, que inclui a válvula manual de válvula de globo, de calibre de pressão, de filtro e de regulamento da pressão, é integrado na placa de base.
3) Motor de gás
O motor de gás provado é controlado pelo sistema de controlo importado que inclui o sistema de ignição do de alta energia, regulador gás-exclusivo da carne sem gordura-queimadura do fim-laço do gás da velocidade, válvula de controle do caudal do combustível, mistura variável de Venturi. O sistema é aperfeiçoado igualmente por nossa empresa para conseguir a confiança e a eficiência altas.
4) Alternador
A C.A. auto-entusiasmado sem escova mported segura e eficiente sincronizou o alternador é selecionada.
5) O calor da água do revestimento recupera o sistema
O cambista de calor é SS que soldam o cambista de calor da placa.
Parâmetros técnicos
| Dados & & calor do CHP do biogás da tecnologia de fabricação 625KVA & produção combinada do poder |
| Reservado sobrecarregue 110% (a hora) |
1 |
Fator da interferência do telefone (TIF) |
≤50 |
| Tensão que ajusta a escala |
≥±5% |
Fator harmonioso do telefone (THF) |
≤2%, conforme
BS4999
|
| Desvio de estado estacionário da tensão |
≤±1% |
Tecnologia de fabricação
- Quadro baixo soldado especial, isoladores de vibração internos e projeto para o levantamento inteiro
- Com pintura de primeira classe, resistência suportável do brilho também contra a abrasão e a desfiguração
- Manual da instalação, manu- da operação e manutenção
programa da fiação do al
Padrões e certificado
- ISO3046, ISO8528
- GB2820BS5000PT99, AS1359
- IEC34ISO9001: certificação 2008 do sistema de qualidade
|
| desvio da tensão do Transiente-estado |
-15%~20% |
| Tempo de recuperação (s) da tensão |
≤4 |
| Desequilíbrio da tensão |
1% |
| Regulamento de estado estacionário da frequência |
±0.5% |
| Transiente - regulamento da frequência do estado |
-15%~12% |
| Tempo de recuperação (s) da frequência |
≤3 |
| Faixa de frequência de estado estacionário |
0,5% |
| Resposta do tempo de recuperação (s) |
0,5 |
| Taxa da distorção do seno de linha forma de onda da tensão |
≤ 5% |
| |
|
| Caudal da exaustão |
3138kg/h |
| Temperatura das emanações da descarga |
680℃ |
| Front End Max. Pressão traseira permitida |
5kPa |
| Emissão (opcional) |
|
| (Oxigênio da carga 5% de 100%) NOx: |
< 500="" mg="">
|
| (Oxigênio da carga 5% de 100%) CO/CH4 |
magnésio Nm3 do ≤ 600 |
| (Oxigênio da carga 5% de 100%) NMHC |
≤ 125mg/Nm3 |
| Ruído |
| SPL em 7m (condição padrão do ambiente) |
500BG/108dB (a) & 500BGS/83dB (a) |
[1] emissão após o catalizador.
| Dados de desempenho do alternador |
|
|
|
Dados do motor |
|
| Tipo |
Alte de Mecc |
Tipo do motor |
Baudouin (Weichai) |
| Modelo |
ECO40-1.5L4B |
Modelo |
12M33D690 |
| Tensão avaliado (V) |
380 |
400 |
415 |
Tipo |
Cilindro de V Type-12, turbocompressor |
| Poder avaliado (h) (quilowatts) |
500 |
500 |
500 |
O × furado afasta-se (os milímetros) |
150 mm×185 milímetro |
| Capacidade avaliado (h) (kVA) |
625 |
625 |
625 |
Deslocamento (L) |
39,2 |
| Eficiência elétrica % (400V) |
96,8 |
96,8 |
96,8 |
Relação da pressão |
11 |
| Fator de poder |
|
0,8 |
|
Potência de saída avaliado |
690kW/1500rpm |
| Conexão do fio |
|
D/Y |
|
Máximo Lubrificante Consumo (g/kW.h) |
0,3 |
| Classe da isolação do rotor |
|
H |
|
Entrada mínima do ar (kg/h) |
3012 |
| Rate Temperature Raise |
|
F |
|
Modo da ignição |
Controle elétrico, ignição independente do de alta energia do único cilindro |
| Método da excitação |
Sem escova |
Modo de controle do combustível |
Queimadura magra, controle de laço próximo |
| RPM (min-1) |
|
1500 |
|
Modo regulamentar |
Controle elétrico |
| Classe da proteção do cerco |
|
IP23 |
|
Refrigerar |
Refrigerar de água forçado |
Padrão withGB755, BS5000, VDE0530, NEMAMG1-22, IED34-1, CSA22.2 e AS1359 da conformidade do alternador.
Em caso das variações nominais da tensão dos canos principais pelo ± 2%, um regulador de tensão automática (AVR) deve ser usado.
