Calor de 1200KW Baudouin Biogas Generators gerador e de poder combinado

Descrição de produto

Gerador da eletricidade do biogás do CHP de 1200KW Baudouin Biogas

Especificação técnica

Geradores do gás

Os motores de gás de Weichai 16M33D1280NG e os alternadores do alte ECO46 do mecc são selecionados. Em um dossel, um gerador do gás 1.2MW, um sistema de refrigeração horizontal e um sistema de controlo é integrado. O dossel é prova da areia e do amentilho. O projeto de controle da zona de temperatura permite o gerador seja operado normalmente na variação da temperatura -30℃ a 50℃.

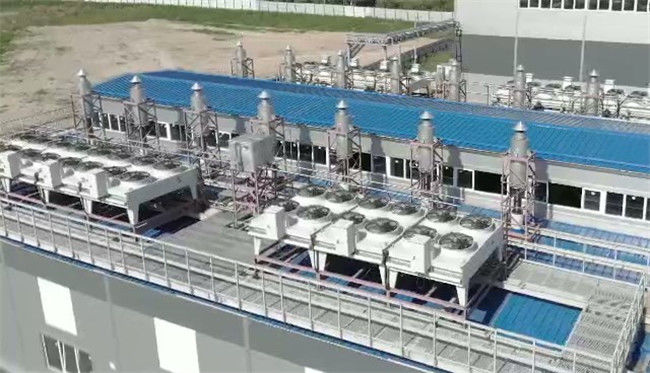

A capacidade de central elétrica total é 12MW e todos os geradores são combinados. Alguns dos geradores podem ser o grupo alternativo que permite o deslocamento urgente de todo o outro gerador. Um interruptor do isolado é instalado para cada um do gerador que isolará todo o gerador do gás quando necessário.

Modelo do gerador: EW-1200NGB-1/4A.

Projeto do gerador do gás 1.2MW

Dossel

Os 30 pés do dossel longo são projetados exclusivamente para o gerador 1.2MW. A superfície é revestida pelo poliuretano que está brilhando e desgaste-está resistindo. No dossel, há armário de controle, cabine do gerador, entrada de ar/sistema de filtração da tomada. Na parte superior do dossel, há um sistema de refrigeração horizontal. O abastecimento de gás é ajustado em uma extremidade e o cabo distribuidor de corrente é conectado de uma outra extremidade. Esta disposição faz o arranjo da tubulação e do cabo de gás do local fácil e conveniente.

Motor de gás

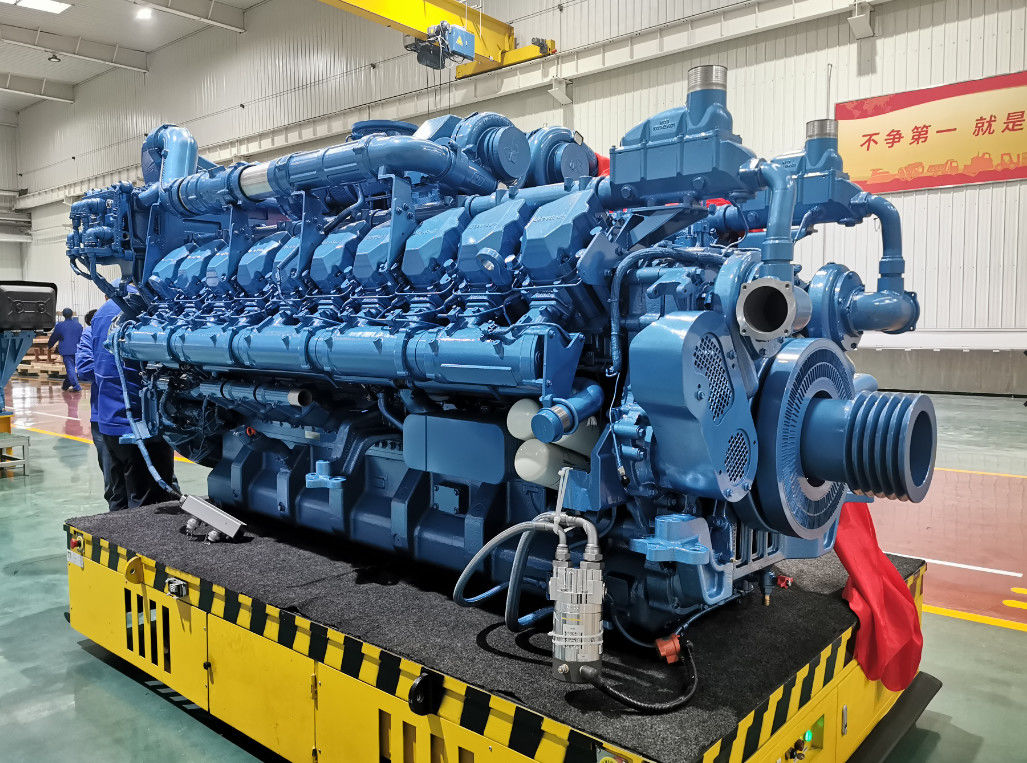

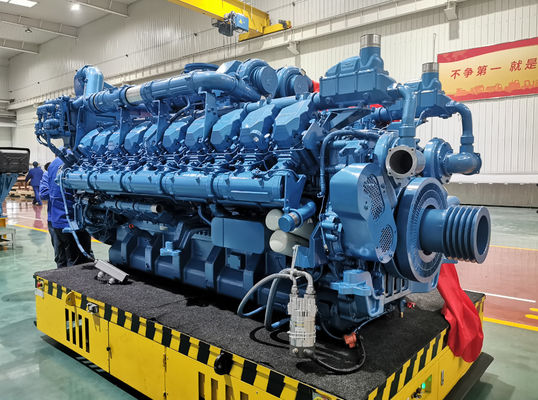

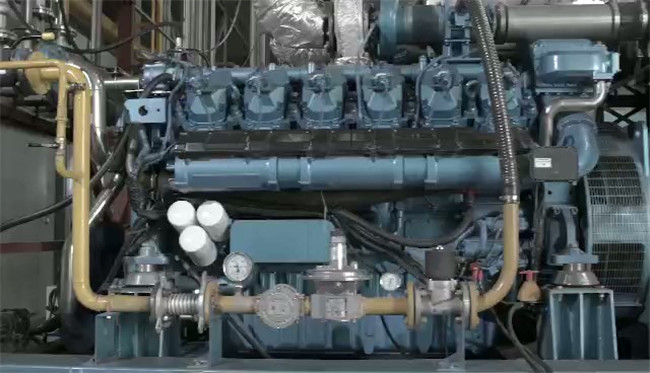

O motor de gás de Baudouin 16M33D1289NG é selecionado. O motor de gás é desenvolvido profundamente em sistemas de controlo do combustível para melhorar com certeza sua adaptação elétrica da eficiência, da confiança e do combustível condições de trabalho. O desenvolvimento igualmente para dar a consideração para a compreensibilidade, a economia de combustível, a confiança e a segurança dinâmicas.

O motor de gás provado é controlado pelo sistema de controlo importado da carne sem gordura-queimadura do fim-laço do gás que inclui o sistema de controlo o mais atrasado de Woodward, sistema de ignição inteligente de Hoerbiger, turbocompressor eficiente alto de ABB, ignição de consolidação em-dependente do único cilindro, sistema de regulamento da velocidade elétrica, sistema de controlo do fim-laço do combustível, o sistema da auto-adaptação do ambiente e o auto diagnosticam e o sistema de proteção. Todos estes sistemas assegurarão o controle exato e seguro do motor de gás e assegurarão seus desempenhos econômicos, dinâmicos e ambientais. Os sistemas são aperfeiçoados igualmente por nossa empresa para conseguir a confiança e a eficiência altas.

Sistema de refrigeração

o controle elétrico horizontal do fim-ciclo da capacidade refrigerar de água do sistema de refrigeração da Alto-baixa temperatura, os altamente eficientes, da baixa potência dos fãs, do refrigerador intermediário e do revestimento é equipado para permitir o gerador que está sendo usado na temperatura ambiental diferente.

Parâmetros de sistema de refrigeração da tabela 3-1:1.2MW

Alternador

O gerador síncrono sem escova da corrente alternada de Mecc Alte ECO46 com para reforçar componentes moventes é selecionado para melhorar a resistência dos alternadores para carregar o impacto e a interferência e para assegurar sua operação segura e estável a longo prazo.

Sistema de controlo do grupo de gerador

O sistema de controlo do gerador é DEIF que o sistema de controlo inteligente do gerador que realiza o começo automático, acelera, ligando, atribuição paralela, da carga, separação do freio, refrigerar e parada. O controlo a distância e o sistema de vigilância estão igualmente disponíveis.

Parâmetros técnicos do gerador do gás

Parâmetros técnicos da tabela 3-2 para o gerador do gás 1.2MW/400V

• Funções do gerador do gás
• Modelo da partida

Os geradores do gás são ligados pela bateria da C.C. 24V. Nenhuma outra fonte de alimentação diesel do gerador ou da grade precisou.

• Parada emergente

Há uma parada emergente manual e uma parada de emergência automática da falha no caso do escapamento do gás natural, uma sobrecarga etc.

• Controle do gerador do gás

o controle do Um-botão, ajuste da relação ar-carburante o auto, controle do fator de poder o auto, o aumento automático da carga e a diminuição podem ser realizados no gerador.

Sistema de controlo do gerador: O armário de controle tem um displayer. No armário, há controladores, relés, fusíveis, medidores, ajustando botões, indicadores e o botão de parada emergente para monitorar e controlar o processo de trabalho do gerador.

• Proteção do gerador em caso da falha

O sistema de controlo tem funções da proteção e alarmings sadios/claros para a carga excedente, sobre a corrente, procuram um caminho mais curto, poder, underfrequency, overfrequency, undervoltage, sobretensão reversos, sobre a velocidade etc.

Para leves falhas como a alta temperatura da água refrigerando, a baixa pressão do lubrificante, sobre a carga, partida da falha, lá será clara e o alarme sadio e a auto ou parada manual são permitidos.

Para a falha severa como a alta temperatura do motor, da baixa pressão do lubrificante, sobre a velocidade etc., parará automaticamente e alarmando-se será mandado.

• Condições para a operação do gerador
  • Exigência do gás natural
    • No poder avaliado a pressão de gás natural na flange da entrada estará dentro de 20kPa≥P≥50kPa.
    • Na tubulação de entrada do gás natural de poder avaliado a identificação será DN80 ou acima.
    • No calor do gás da operação normal o valor é o ³ 40.6MJ/Nm, considerando todas circunstâncias restantes, a taxa natural do abastecimento de gás será 2500Nm o ³ /h ou acima (calculado na carga 10MW).

Tabela 5-1: Composições exigidas para o gás natural

Nota: Haverá um efeito ao motor se o gás natural não é como necessário.
