Gerador do gás natural do CHP do gerador do gás de 1200KW Baudouin CNG

Descrição de produto

1200 gerador do gás do CHP do quilowatt Baudouin Natural Gas Engine (CHP) CNG

1,1 exigências básicas do projeto

1.1.1 tensão da saída: 400kV

Frequência: 50Hz

Fator de poder: 0,9 e acima.

1.1.2 modo de operação: Isolado e sincronizado. Os geradores são ligados pela partida preta do poder 24V, nenhuma fonte de alimentação exterior são exigidos.

1.1.3. Outras exigências: Os geradores estarão no dossel com sistema de refrigeração horizontal e os fãs elétricos. Os dispositivos de advertência do escapamento do gás são necessários.

1,2 composição do gás & valor do calor

O abastecimento de gás natural diário é 60000 medidores cúbicos pelo dia. Contudo, a pressão de gás não é clara. Os grupos de gerador precisam a pressão de gás natural em torno da composição do gás 20-50kPa.G natural como o seguimento:

Composição do gás natural da tabela 1-1

Tipo de gás	Por cento de toupeira	Observações
CH4	84,94%
C2H6	4,85%
C3H8	1,81%
C4H10	0,72%
C5H12plus	2,81%
N2	4,38%
AR	0,05%
Ele	0,03%
H2	0,6%
CO2	0,08%

O valor do calor do gás natural é em torno do ³ 40.6MJ/Nm. O gerador do gás pode, de acordo com a variação da composição do gás, ajusta automaticamente a concentração de gás natural e o sincronismo da ignição para assegurar o funcionamento seguro e eficiente do gerador próprio.

2. Geradores do gás

Os motores de gás de Weichai 16M33D1280NG e os alternadores do alte ECO46 do mecc são selecionados. Em um dossel, um gerador do gás 1.2MW, um sistema de refrigeração horizontal e um sistema de controlo é integrado. O dossel é prova da areia e do amentilho. O projeto de controle da zona de temperatura permite o gerador seja operado normalmente na variação da temperatura -30℃ a 50℃.

A capacidade de central elétrica total é 12MW e todos os geradores são combinados. Alguns dos geradores podem ser o grupo alternativo que permite o deslocamento urgente de todo o outro gerador. Um interruptor do isolado é instalado para cada um do gerador que isolará todo o gerador do gás quando necessário.

Modelo do gerador: EW-1200NGB-1/4A.

Projeto do gerador do gás 1.2MW

3,1 dossel

Os 30 pés do dossel longo são projetados exclusivamente para o gerador 1.2MW. A superfície é revestida pelo poliuretano que está brilhando e desgaste-está resistindo. No dossel, há armário de controle, cabine do gerador, entrada de ar/sistema de filtração da tomada. Na parte superior do dossel, há um sistema de refrigeração horizontal. O abastecimento de gás é ajustado em uma extremidade e o cabo distribuidor de corrente é conectado de uma outra extremidade. Esta disposição faz o arranjo da tubulação e do cabo de gás do local fácil e conveniente.

3,2 motor de gás

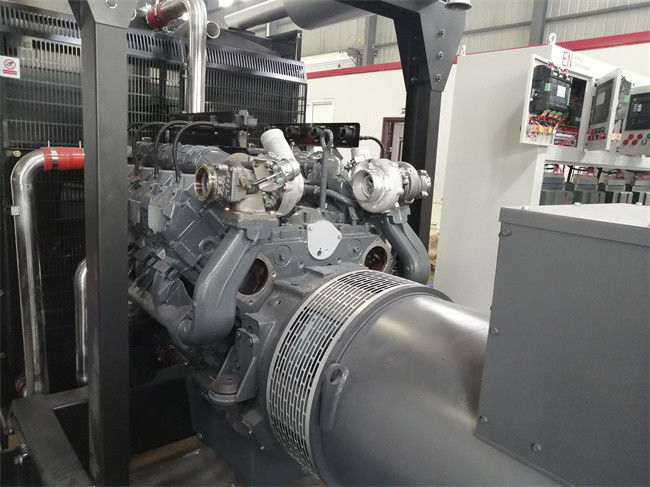

O motor de gás de Baudouin 16M33D1289NG é selecionado. O motor de gás é desenvolvido profundamente em sistemas de controlo do combustível para melhorar com certeza sua adaptação elétrica da eficiência, da confiança e do combustível condições de trabalho. O desenvolvimento igualmente para dar a consideração para a compreensibilidade, a economia de combustível, a confiança e a segurança dinâmicas.

O motor de gás provado é controlado pelo sistema de controlo importado da carne sem gordura-queimadura do fim-laço do gás que inclui o sistema de controlo o mais atrasado de Woodward, sistema de ignição inteligente de Hoerbiger, turbocompressor eficiente alto de ABB, ignição de consolidação em-dependente do único cilindro, sistema de regulamento da velocidade elétrica, sistema de controlo do fim-laço do combustível, o sistema da auto-adaptação do ambiente e o auto diagnosticam e o sistema de proteção. Todos estes sistemas assegurarão o controle exato e seguro do motor de gás e assegurarão seus desempenhos econômicos, dinâmicos e ambientais. Os sistemas são aperfeiçoados igualmente por nossa empresa para conseguir a confiança e a eficiência altas.

3,3 sistema de refrigeração

o controle elétrico horizontal do fim-ciclo da capacidade refrigerar de água do sistema de refrigeração da Alto-baixa temperatura, os altamente eficientes, da baixa potência dos fãs, do refrigerador intermediário e do revestimento é equipado para permitir o gerador que está sendo usado na temperatura ambiental diferente.

Parâmetros de sistema de refrigeração da tabela 3-1:1.2MW

	Radiador do revestimento	Radiador do refrigerador intermediário
Temperatura ambiental projetada	50℃	45℃
Poder refrigerando projetado	960kW	130kW
redundância 1200kW refrigerando	115%	122%
redundância 1100kWCooling	128%	139%
redundância 1000kWCooling	143%	155%
Área do radiador	≥670㎡	≥505㎡
Materiais	Tubulações de cobre/aletas de cobre	Tubulações de cobre/aletas de cobre
Temperatura ambiental aplicada	-30℃~50℃	-30℃~45℃

3,4 alternador

O gerador síncrono sem escova da corrente alternada de Mecc Alte ECO46 com para reforçar componentes moventes é selecionado para melhorar a resistência dos alternadores para carregar o impacto e a interferência e para assegurar sua operação segura e estável a longo prazo.

3,5 sistema de controlo do grupo de gerador

O sistema de controlo do gerador é DEIF que o sistema de controlo inteligente do gerador que realiza o começo automático, acelera, ligando, atribuição paralela, da carga, separação do freio, refrigerar e parada. O controlo a distância e o sistema de vigilância estão igualmente disponíveis.

3,6 parâmetros técnicos do gerador do gás

Parâmetros técnicos da tabela 3-2 para o gerador do gás 1.2MW/400V

S.N	Artigo	Parâmetros
1	Grupo de gerador	Gerador do gás 1.2MW com dossel
1,1	Modelo do gerador	EW-1200NGB-1/4A
1,2	Poder avaliado	1200kW
1,3	Corrente avaliado	2165A
1,4	Tensão avaliado	230/400V
1,5	Frequência avaliado	50Hz
1,6	Modo da partida	Começo elétrico de DC24V
1,7	Regulamento da velocidade	Regulamento elétrico
1,8	Controle do combustível	Carne sem gordura-queimadura, controle do Fim-laço
1,9	Ignição	Ignição Em-dependente do de alta energia cilindro elétrico do controle do único
1,10	Controle do grupo de gerador	Partida/parada do Um-botão
1,11	Consumo do lubrificante	≤0.2g/kWh
1,12	Eficiência elétrica	≥40.1% (carga de 80%~100%)
1,13	Dimensões	9000×3000×2900mm (altura após a instalação 4500mm)
1,14	Peso líquido	14900kg
2	Motor
2,1	Tipo	Weichai/Baudouin
2,2	Modelo	16M33D1280NG
2,3	Deslocamento	52.3L
2,4	Entrada de ar	Turbocharge, refrigerador intermediário forçado, estrutura da Quatro-válvula
2,5	RPM avaliado	1500r/min
2,6	Refrigerar	refrigerador intermediário do Água-ar, refrigerar de água forçado
2,7	Lubrificação	Lubrificação forçada do respingo
2,8	Eficiência térmica do motor	42%
3	Alternador
3,1	Tipo	Alte de Mecc
3,2	Modelo	ECO46 1S4A
3,3	Fator de poder	0,8 (retardação)
3,4	Gerando a eficiência	95,3%
3,5	Capacidade do alternador	1500kVA
3,6	Fase	fio da 3-fase 4
3,7	Categoria da isolação	H
3,8	Categoria da proteção	IP23
4	Sistema de controlo do grupo de gerador
4,1	Tipo	Deif
4,2	Modelo	AGC200
4,3	Funções	partida do Um-botão/parada, exposição de dados, gravação, proteção e monitoração etc.
4,4	Displayer	RPM/distribuição de carga atual de corrida etc. do poder reativo de poder ativo da frequência da tensão das horas pressão do lubrificante/temperatura de água
4,5	Funções da proteção	O alarme e o controlo automático para a temperatura de ponto alto, baixa pressão do lubrificante, sobre a velocidade, sobrecarga, ponto baixo da tensão de AC/DC/elevação, procuram um caminho mais curto etc.
5	Dossel	dossel da Poeira-prova com ventilação de pressão positiva
1. Os dados são baseados no valor do calor a ou acima do gás 35.88MJ/Nm3 natural que se conformam aos padrões ISO8528/1, ISO3046/1 e BS5514/1. 2. Os dados técnicos adquiriram sob circunstâncias padrão: pressão barométrica: 100kPa, temperatura ambiental: 25°C, humidade relativa: 30%. 3. Sob circunstâncias padrão os dados conformam-se a ISO padrão 3046/1evaluation do RUÍDO. A tolerância avaliado do consumo do gás natural está dentro de ±5%. 4. O fator de poder é 0,8 e acima. 5. As emanações Nox afirmam ≤500ppm;

• Funções do gerador do gás
• Modelo da partida

Os geradores do gás são ligados pela bateria da C.C. 24V. Nenhuma outra fonte de alimentação diesel do gerador ou da grade precisou.

• Parada emergente

Há uma parada emergente manual e uma parada de emergência automática da falha no caso do escapamento do gás natural, uma sobrecarga etc.

• Controle do gerador do gás

o controle do Um-botão, ajuste da relação ar-carburante o auto, controle do fator de poder o auto, o aumento automático da carga e a diminuição podem ser realizados no gerador.

Sistema de controlo do gerador: O armário de controle tem um displayer. No armário, há controladores, relés, fusíveis, medidores, ajustando botões, indicadores e o botão de parada emergente para monitorar e controlar o processo de trabalho do gerador.

• Proteção do gerador em caso da falha

O sistema de controlo tem funções da proteção e alarmings sadios/claros para a carga excedente, sobre a corrente, procuram um caminho mais curto, poder, underfrequency, overfrequency, undervoltage, sobretensão reversos, sobre a velocidade etc.

Para leves falhas como a alta temperatura da água refrigerando, a baixa pressão do lubrificante, sobre a carga, partida da falha, lá será clara e o alarme sadio e a auto ou parada manual são permitidos.

Para a falha severa como a alta temperatura do motor, da baixa pressão do lubrificante, sobre a velocidade etc., parará automaticamente e alarmando-se será mandado.

• Condições para a operação do gerador
  • Exigência do gás natural
    • No poder avaliado a pressão de gás natural na flange da entrada estará dentro de 20kPa≥P≥50kPa.
    • Na tubulação de entrada do gás natural de poder avaliado a identificação será DN80 ou acima.
    • No calor do gás da operação normal o valor é o ³ 40.6MJ/Nm, considerando todas circunstâncias restantes, a taxa natural do abastecimento de gás será 2500Nm o ³ /h ou acima (calculado na carga 10MW).

Tabela 5-1: Composições exigidas para o gás natural

Tipo de gás	Artigo	Exigência
Gás natural	Aqueça o ³ do valor MJ/Nm	≥34
	Índice CH4 pelo volume %	≥82
	³ total do enxofre mg/Nm	≤200
	³ do índice mg/Nm de H2S	≤15
	Μm do tamanho de partícula da impureza	<5
	Índice do ³ da impureza g/m	≤0.03

Nota: Haverá um efeito ao motor se o gás natural não é como necessário.

• Líquido refrigerante

Cada motor será enchido com o 560L do líquido refrigerante. O líquido refrigerante será oxidação, escala e congelação resistentes e conterá o glicol. Exigência exata como a tabela de seguimento.

Exigência do líquido refrigerante da tabela 5-2

Temperatura ambiental	Porcentagem do líquido refrigerante
	Porcentagem do volume do glicol	Porcentagem do volume da água
≥5°	0	100
-10°C~5°C	33	67
-26°C~-10°C	50	50
-35°C~-26°C	56	44

5,3 lubrificante

Cada motor será enchido com os 190 litros do lubrificante pela primeira vez e cada um para substituir o volume será 170 litros. O lubrificante exclusivo do motor do gás (CNG/LNG) será adicionado.

Modelo do lubrificante contra a temperatura ambiental como a tabela de seguimento

Tabela 5-3: Código do lubrificante e temperatura correspondente

Código do lubrificante	Variação da temperatura ambiental
15W/40	-20℃~40℃
10W/40	-25℃~40℃
5W/40	-30℃~40℃
0W/40	-35℃~40℃

5,4 temperatura ambiental & umidade

Os grupos de gerador são para a temperatura ambiental -30℃~50℃; Se a temperatura ambiental está acima de 40℃, o poder avaliado do gerador diminuirá. O aumento da temperatura ambiental cada 5℃, poder avaliado do grupo de gerador diminuirá 5%.

A umidade permitida máxima é 95%. Quando a umidade está acima de 30%, terá o efeito no gerador.

5,5 altura

O grupo de gerador reservou a altura é não mais de 3000m; se a altura está acima de 1000m, o poder avaliado diminuirá por 3% para cada aumento de uma altura de 500 m.

• Garantia de qualidade

O período de garantia estará a 12 meses da data de EXW ou das 3000 horas de operação, qualquer vem primeiramente. O fabricante fornecerá os coordenadores do comprador do manual e do trem do usuário do gerador do gás. Todos os danos causados pelo misoperation ou pela operação imprópria serão responsabilidade do comprador.
